Rollen af ​​gear og stativer i laserskæremaskiner

I laserskærende udstyr fungerer Gear and Rack System som en kerne transmissionskomponent, der spiller en afgørende rolle i bevægelsesnøjagtighed og stabilitet. Gennem præcis meshing overfører den strømmen til at opnå multiakse koordineret kontrol over skærespillet, hvilket sikrer effektiviteten og præcisionen af ​​laserskæreprocesser.

Principper og funktioner

Præcision transmissionsmekanisme

Gear transmitterer drejningsmoment via tandengagement, der tilbyder høj transmissionseffektivitet (> 98%) og præcise gearforhold. Dette muliggør nøjagtig justering af hastighed og drejningsmoment, hvilket driver skærehovedet til at udføre komplekse X/Y/Z-akse bevægelser til mikron-niveau-bearbejdning (± 0,01 mm).

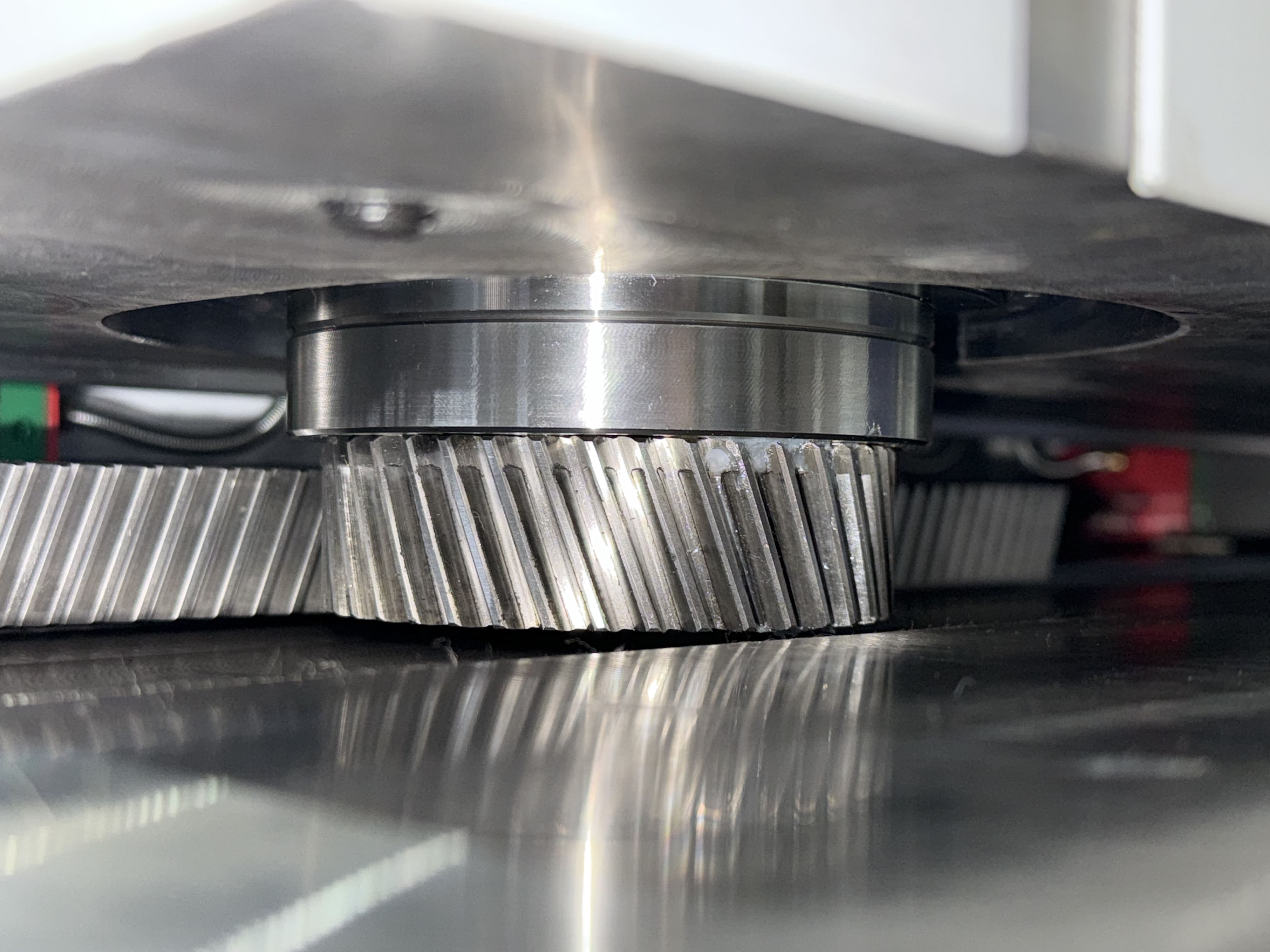

Rack strukturelle funktioner

Racks har lineære tandprofiler, svarende til cylindriske gear med uendelige pitchcirkler. Laserskærere bruger ofte lige eller spiralformede stativer. Heliske stativer med deres højere kontaktforhold (> 30% forbedring), glattere transmission og lavere støjniveauer (<65 dB) foretrækkes til højhastighedsanvendelser.

Nøgleindustrifordele

Positionering af flere akser: Samarbejdsdrift af stativer og servomotorer opnår positioneringsnøjagtighed på ± 0,01 mm.

Høj dyamisk respons: Optimeret gearkassesign understøtter 2G -acceleration i 200 m/min. Skærhastighed.

Forbedret belastningskapacitet: Helical tandengagement øger kontaktområdet, hvilket reducerer en enkelt tandbelastning med 15-20% og forlænger komponentens levetid til 20.000 timer.

Retningslinjer for vedligeholdelsesretningslinjer

Samlingsinspektion: Sørg for gearjusteringstolerance ≤0,02 mm med ensartede kontaktmønstre.

Clearance Control: Oprethold tilbageslag inden for 0,05-0,08 mm; Nul-backlash-drift er forbudt.

Smørestyring: Brug ISO VG220 gearfedt med påfyldning hver 500 driftstid.

Sikkerhedsforanstaltninger: Installer IP54-klassificerede beskyttelsesbelægninger for udsatte gear; Undgå kontakt under drift.

Fejldetektion: øjeblikkelig nedlukning krævet til unormal vibration (> 50 μm amplitude) eller støj (> 75 dB).
